Descripción general del producto

El inversor de alta portadora V9-HCF es un inversor vectorial de alto rendimiento diseñado para aplicaciones de motores de alta velocidad de media y alta potencia. Basado en el estudio de los requisitos de hardware y software de los variadores de frecuencia en aplicaciones de alta velocidad, esta serie está especialmente diseñada para satisfacer mejor las necesidades de accionamiento de motores de alta velocidad.

El producto está disponible en versiones refrigeradas por aire y por agua. En cuanto a su estructura, los usuarios pueden elegir entre carrocerías anchas y estrechas.

Características del producto

1. Algoritmos de control

• Utiliza algoritmos avanzados de control de motores de alta velocidad.
• Funciona con motores síncronos y asíncronos.
• Ofrece un fuerte control de alta velocidad y una profunda capacidad de debilitamiento del flujo.
• Admite múltiples modos de control: motor síncrono de bucle cerrado/abierto, motor asíncrono de bucle cerrado, V/F, vector de corriente de motor asíncrono y vector de voltaje de motor asíncrono.

2.Diseño estructural

• Ofrece dos estilos estructurales: tradicional y tipo libro estrecho.
• Diseñado teniendo en cuenta la disipación de calor para aplicaciones de motores de alta potencia.
• Incluso bajo la frecuencia portadora estándar de 10K, los componentes muestran un excelente rendimiento térmico.
• Toda la serie admite el funcionamiento en bus de CC compartido

3. Facilidad de uso

• Viene con un panel de control LCD
• Los parámetros están organizados en una estructura basada en menús, con menús separados para la configuración inicial.
• Se pueden cambiar cinco interfaces de visualización predeterminadas y se puede personalizar el contenido de visualización predeterminado
• Los parámetros se pueden cargar o descargar con un botón
• Admite depuración basada en PC y captura de formas de onda

4. Comunicación

• Comunicación Modbus-RTU/CAN estándar incluida
• Módulos de comunicación PROFINET o Profibus-DP opcionales disponibles

Rango de potencia

• Tipo de fuselaje ancho refrigerado por agua: 3 CA 380 V, 110–630 kW
• Tipo de cuerpo estrecho refrigerado por agua: 3 CA 380 V, 75–500 kW
• 3 modelos CA 690 V y refrigerados por aire están disponibles a pedido

Escenarios de aplicación

El inversor de la serie V9-HCF de alto rendimiento se usa ampliamente en sopladores de alta velocidad, sistemas de levitación magnética, sistemas de suspensión neumática, compresores de aire de alta velocidad y plantas de tratamiento de aguas residuales municipales, todas aplicaciones típicas de motores de alta potencia y alta velocidad.

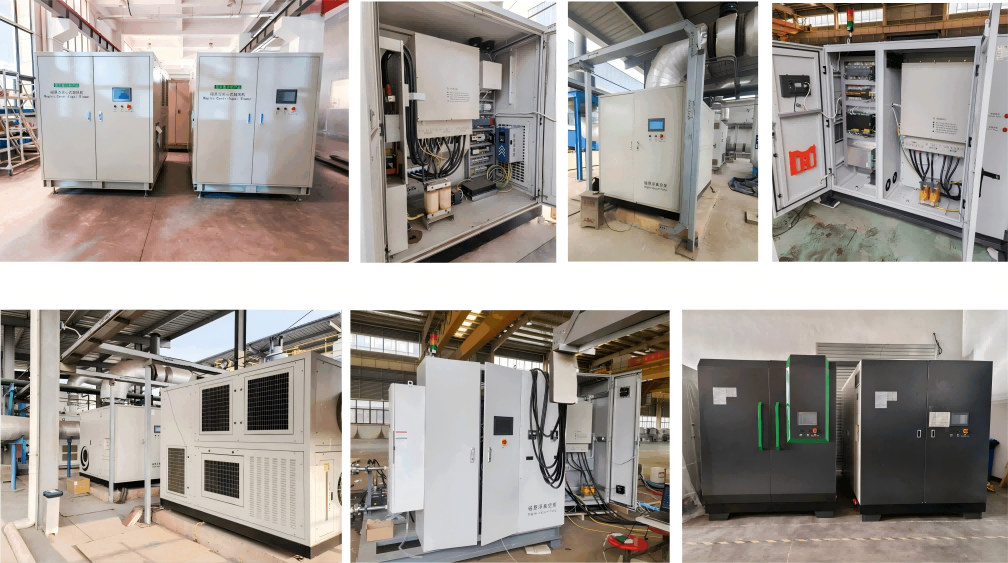

Aplicaciones de campo
